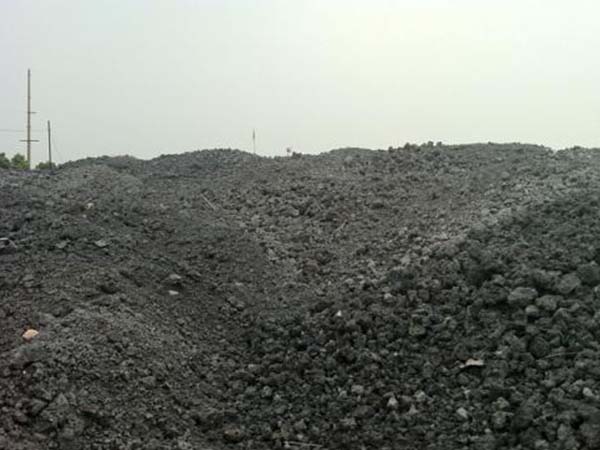

鋼渣作為廢棄物的一種，我們不僅可以實(shí)現(xiàn)對(duì)它的利用，鋼渣是鋼鐵工業(yè)產(chǎn)生的廢渣能用于鋼鐵冶煉、生產(chǎn)鋼渣水泥、混凝土的替代集料，解決堆積占地問(wèn)題，鋼渣中含有相當(dāng)數(shù)量的鐵，鋼渣在基礎(chǔ)建設(shè)領(lǐng)域中也有很大的應(yīng)用。
鋼渣化學(xué)成分表明,高堿度鋼渣含有大量C3S(硅酸三鈣)，C2S(硅酸二鈣)等活性物質(zhì)，具有很好的水硬性，水化后能產(chǎn)生一定的強(qiáng)度，把它與一定量的高爐水渣、鍛燒石膏、水泥熟料及少量激發(fā)劑混合球磨，即可生產(chǎn)出鋼渣水泥。以鋼渣為主要成分，加入一定量的其他摻合料和適量石膏，經(jīng)磨細(xì)而制成的水硬性膠凝材料，稱(chēng)為鋼渣水泥。
生產(chǎn)鋼渣水泥的摻合料可用礦渣、沸石粉煤灰等。為了提高水泥的強(qiáng)度，有時(shí)加入重量不超過(guò)20%的硅酸鹽水泥熟料。根據(jù)加入摻合料的種類(lèi)，鋼渣水泥可分為鋼渣礦渣水泥、鋼渣浮石水泥和鋼渣粉煤灰水泥等。
鋼渣水泥的生產(chǎn)工藝簡(jiǎn)單，由原料破碎、磁選、烘干、計(jì)量配料、粉磨和包裝等工序組成。目前國(guó)內(nèi)生產(chǎn)的鋼渣水泥標(biāo)號(hào)有275、325、425號(hào)幾種，可用于一般建筑的砌筑抹面砂漿以及混凝土中。
應(yīng)用鋼渣水泥可配制C10～C40級(jí)混凝土，分別用于民用建筑的梁、板、樓梯、砌塊等方面，也可用于工業(yè)建筑的設(shè)備基礎(chǔ)、吊車(chē)梁等。鋼渣作生產(chǎn)水泥原料時(shí)，由于鋼渣含有較多的f-CaO,水化時(shí)引起較大的膨脹，所以它不能完全代替水泥。
回收鋼渣中含有的大量的金屬鐵以及廢鋼進(jìn)行重新回爐冶煉可輕松實(shí)現(xiàn)對(duì)鋼渣的應(yīng)用，為了能夠發(fā)揮其更多的應(yīng)用，我們還需要積極發(fā)掘在其它方面的應(yīng)用。
.png)
